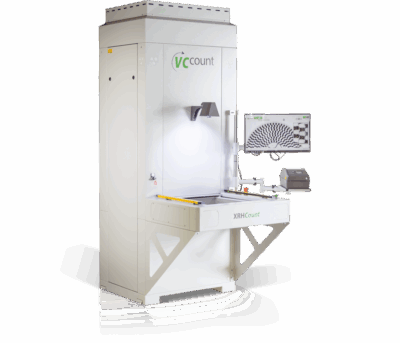

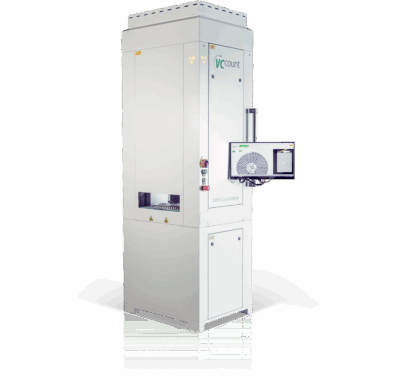

XRHCount

Splicing Detection

Eine Metallspleißung ist ein übliches und häufiges Verfahren zum Verbinden von zwei Gurtresten. Während der Röntgenanalyse wird die Spleißstelle als dunkler Bereich dargestellt.

Die künstliche Intelligenz der XRHCount hat einen speziellen Algorithmus zur Erkennung der Metall Spleißstellen. Der Bereich des Metalls wird detektiert und vom Zählalgorithmus ausgespart.

Durch das Aussparen des identifizierten Bereiches, erhöht sich die Zählgenauigkeit der SMD-Rolle signifikant. Durch das Auslassen der Spleißstelle bei der Zählung stehen in der Regel einige Komponenten mehr zur Verfügung. Durch diesen Ansatz ist der Bediener immer auf der sicheren Seite, da nie klar ist, ob Komponenten an der Stelle sind.

Die rechenintensiven Anwendungen optimieren die Zählergebnisse mit einer exklusiven Technik. Durch die direkte Nachbearbeitung der Bilder entsteht die höchstmögliche Zählgenauigkeit, welche die XRHCount auszeichnet.

Dem Bediener werden wichtige Daten zur Nachvollziehbarkeit angezeigt:

• Anzahl der Spleißstellen auf der Rolle
• Anzahl der SMD-Komponenten in den einzelnen Teilbereichen
• Aussparen des Bereiches an dem die Spleißstelle genau ist
• Die Teilergebnisse können separat an ERP-Systeme übergeben werden
• Auf dem neuen Label können die Teilergebnisse abgedruckt werden

Die Spleißstellen Detektion kann mit dem ASM Material Manager kombiniert werden. Dadurch kann jede einzelne UID der Kette aktualisiert werden.

Regular Expressions (RegEx)

Bei der Datenaufnahme können menschliche Fehler auftreten. Ein einwandfreier Prozessablauf ist verpflichtend während der Datenerfassung. Nur durch diese Zusatzfunktion ist sichergestellt, dass korrekte Daten in das ERP oder MES System übermittelt werden.

Das Scannen von Barcodes ist ein effizienter und automatisierter Prozess, um Zeit bei der Datenerfassung zu sparen und so die Kosten zu senken.

Gut definierte Filter sind Reguläre Ausdrücke, welche mittels des RegEx Tools definiert und verwendet werden können. Durch die Rückverfolgbarkeit der Daten und der Import der Zählergebnisse in das ERP-System ist es wichtig alle Barcodes korrekt zu erfassen.

Das RegEx Tool überwacht jeden Datenerfassungsvorgang gemäß dem vorab definierten Regeln.

Das Konzept:

Die regulären Ausdrücke, oft „Muster“ genannt, sind eine Möglichkeit die zu erwartende Zeichenfolge zu definieren.

Der Administrator erstellt Regeln gemäß der Struktur des Barcodeinhalts. Dem Bediener ist es lediglich möglich die Zählung zu starten, wenn alle vordefinierten Regeln zutreffen.

In dem Fall, dass die Regeln nicht zutreffen, gibt das System eine Warnung aus und verhindert weitere Prozessschritte bis die Regeln erfüllt sind.

Das RegEx-Tool ist eine zusätzliche Ebene um die Datenkorrektheit zwischen dem Zählprozess und dem ERP-System zu garantieren.

Zählen von Material in MSL Verpackung mit Silica

Die MSL Komponenten, also Bauteile mit einer Feuchtigkeitsempfindlichkeit, müssen geeignet verpackt werden. Dies ist z.B. für Halbleiter in der Elektronikindustrie erforderlich.

Die aktuelle Software der XRHCount ermöglicht es dem Bediener sogar SMD-Rollen mit einer Silica Tüte auf den Komponenten zu zählen.

Der Bediener legt das Gesamtpaket, also die SMD-Rolle mit dem Silicabeutel, in die Schublade. Die Künstliche Intelligenz der XRHCount hat einen speziellen Algorithmus, um den Silicabeutel zu erkennen und auf diesem Bereich das Bild gesondert zu bearbeiten. So wird weiterhin eine hohe Zählgenauigkeit garantiert.

Im Betrieb ist es ein enormer Vorteil, da antistatische Beutel verpackt gezählt werden können. Diese Vorgehensweise spart Geld und Zeit.

Zurück

Weiter

Erkennung von seltenen Materialtypen

Die XRHCount verfügt über eine permanente Software- und Algorithmusentwicklung. Dabei werden in der Softwareabteilung separate Sprints für besonders anspruchsvolle Algorithmen eingeplant. Dadurch ist es dem System möglich auch komplexe Formen und sich auf dem Bild überlappende Komponenten zu zählen.

Seit der Produkteinführung hat VisiConsult aktiv neue Materialtypen im Feld dokumentiert. Dafür wurden viele Gigabytes an Daten von Endkunden zur Verfügung gestellt, sodass unsere Datenbank permanent erweitert werden konnte. So profitieren alle Kunden der XRHCount gegenseitig voneinander.

Daddurch spiegelt die tatsächliche Datenbank die komplexen und herausfordernden Bauformen der Endkunden wider. Unseren Entwicklern stehen alle Möglichkeiten offen, um eine möglichst genaue Zählung zu gewährleisten.

Es gibt eine hohe Varianz an Materialtypen, die in der SMT Produktion Verwendung finden: Chips, SMT-connectors, IC’s, BGA und viele mehr…

Wenn sie ein Röntgenzählgerät beschaffen, müssen sie darüber nachdenken, ob die Datenbank alle Komponententypen abdeckt.

Statistic Suite

Die Statistic- & Maintenance Suite fördert die neuesten Entwicklungen hin zur „Smart Factory“.

Durch die bereitgestellten Daten des Wartungsbereiches kann das System optimal verwaltet werden. Dies ist ein Beispiel wie die Analyse von großen Datenmengen mit der Hilfe von KI Algorithmen eine präventive Wartung ermöglicht.

Die Statistic- & Maintenance Suite unterstützt das lokale Wartungsteam das System optimal zu pflegen und die Lebenszeit zu verlängern.

Die Maintenance Suite zeigt den Systemzustand. Um eine präventive Wartung zum richtigen Zeitpunkt durchzuführen, können die Ingenieure die folgenden Daten auswerten: Röhrenstunden, Lichtschrankenfehler, Not-Halt Situationen, Schubladenzyklen, der Starttaster und Software Aktualisierungen.

Die Statistic Suite hilft die Auslastung darzustellen. Dabei kann zwischen einer Auswertung zwischen Tag, Woche, Monat und Jahr gewählt werden.

Mit diesen Daten kann eine ROI Berechnung vollzogen werden und das Management kann sowohl die Systemperformance als auch die Auslastung der Bediener bewerten.

Das System kommuniziert und arbeitet mit Echtzeitdaten, wodurch eine rechtzeitige präventive Wartung zu Wettbewerbsvorteilen in der Wertschöpfungskette führt!

PCB

Die PCB Inspection ist ein wesentliches Element in der Leiterplattenfertigung. Durch die Leiterplatteninspektion können Fehler direkt nach dem Fertigungsprozess erkannt und für die Folgeproduktion abgestellt werden. Es ist insbesondere wichtig zu prüfen, ob Lötstellen bei BGAs (Ball Grid Arrays) korrekt verlötet sind. Das Röntgensystem kann unter die Chips schauen, um die Lötstellen zu analysieren.

Mit der von VisiConsult entwickelten Anwendung XPlus Viewer steht dem Bediener ein separates Analysetool zur Leiterplatteninspektion zur Verfügung. Die Überprüfung der Lötpunkte kann so innerhalb weniger Sekunden durchgeführt werden und die bearbeiteten Bilder können als .jpg gespeichert werden.
